- Transformátor sa skladá zo železného magnetického obvodu a z vinutia. Pretože magnetický obvod je magnetovaný striedavo, nesmie byť z plného materiálu, inak by v ňom vznikali vírivé prúdy, teplo a tým aj straty energie. Preto sa skladá z plechov z kremíkovej ocele, hrúbky 0,35 alebo 0,5 mm.
- Plechy sú vzájomne od seba izolované a lakujú sa alebo sa už v huti potiahnu minerálnym lakomso spojivom.
Výhodné magnetické vlastnosti majú tzv orientované plechy valcované za studena.

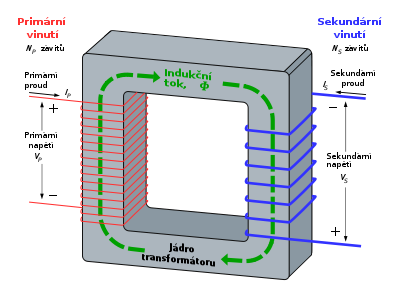

Časti:
2. Jadro prenáša energiu pomocou meniaceho sa magnetického poľa. Je vyrobené z
3. Sekundárne vinutie (výstupná cievka) je tiež navinuté na jadre. Indukuje sa v ňom striedavý prúd.
Značky:
alebo
Časti:
1. Primárne vinutie (vstupná cievka) vytvára meniace sa magnetické pole privedeným
striedavým prúdom. Je navinuté na jadre a je od neho elektricky izolované.
2. Jadro prenáša energiu pomocou meniaceho sa magnetického poľa. Je vyrobené z
magneticky mäkkého materiálu. Na zníženie strát vírivými prúdmi sa používajú lakované
tenké plechy alebo ferit. Jadro môže mať tvar obdĺžnikov alebo môže byť toroidné = kruhové.
Maximálny výkon transformátora je daný aj prierezom jadra a frekvenciou prúdu.
3. Sekundárne vinutie (výstupná cievka) je tiež navinuté na jadre. Indukuje sa v ňom striedavý prúd.
Značky:
alebo
